加入收藏 | 联系我们
景德镇陶瓷大学国家日用及建筑陶瓷工程技术
首页 >科普文章

滚压成形中产生的弧线状痕迹(包括中心凹凸滚头迹、震迹)原因及解决办法

2017-04-18 16:59:06/点击量:

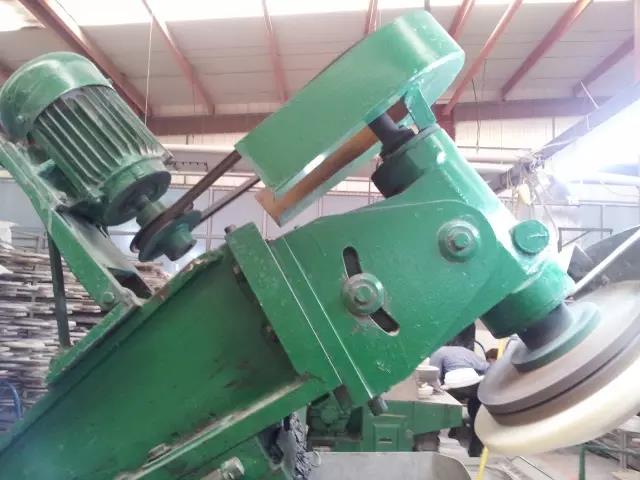

在滚压成形中产生的弧线状痕迹(包括中心凹凸滚头迹、震迹)



产生原因:

(1)泥料含水份偏高或偏低,偏高则容易使坯体成型表面出现滚头迹,如若滚头中心与坯体中心重合,转速比不恰当时还会引起滚头尖,小范围粘泥形成凹陷,偏低则容易产生震迹。

(2)泥料加入量太大,排泥不清或第一轮加泥未加满,二次投泥而使泥料过多,排泥不清,容易出现滚头迹。

(3)重压时间过长、过短,过长则容易出现震迹,过短则因受压次数不够,退刀太快出现滚头迹。

(4)成型时压力不足,或者是滚头脱出模型太突然。

(5) 石膏模与模座不吻合,太紧或太松,或横座的橡胶圈太软。

(6) 滚头中心偏移过多造成坯体中心凸起。

(7) 滚头中心部份未进行修整易出现凹陷,反之,如修正过度滚头尖唐损和中心长度不够,则易出现凸形。

(8) 成型设备质量差,设备零件松动或轴承烧坏也会出现震迹。

解决办法:

(1)严格控制泥条的含水率在工艺指标范围内。

(2)控制泥条的加入量,防止过多过少。

(3)定时检修滚压成型设备。

(4)合理调节滚头夹角,保证坯体的受压时间。

(5)熟练掌握修模、制模或修制模座的技术工艺要求,一般要修制成倒锥形,模型与模座接触要吻合。







快速导航

通知公告

 工程中心2017-2018学年寒假值班安排

 国家工程中心2017-2018学年寒假放假通

 工程中心2018年元旦放假通知

 2017年国庆节、中秋节放假通知

 【党委组织部】关于举办我校“两学一做


中心新闻

 陈云霞教授荣获“江西省五一巾帼标兵”

 国家工程中心分工会召开2017年度教职工

 业务部门党总支、国家工程中心直属党支

 业务部门党总支、工程中心直属党支部组

 国家工程中心直属党支部召开十九大精神
